※本資料の内容は、次の製品およびバージョンに対応しています。
 但し、文章内は、一部の製品を例に記載しています。



質問
数量補正の使用方法を知りたい
部材設定一覧に表示されない部材を追加したい


回答


部材設定一覧に表示されない部材や箇所は、数量補正にて追加し、計算に反映させることができます。

【操作手順】

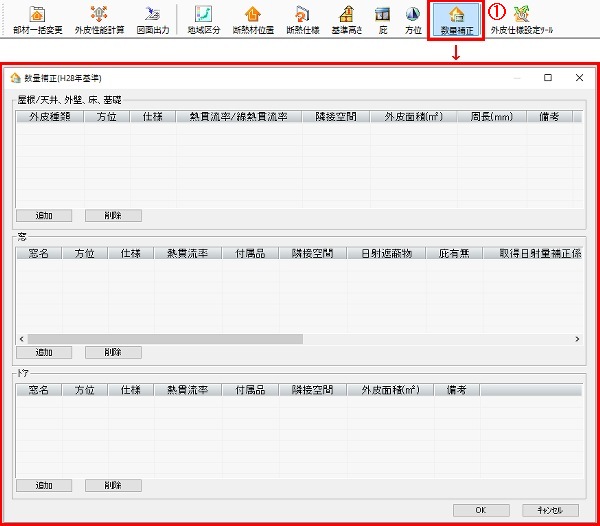

@ ツールバーの「数量補正」をクリック
※「ツール(T)」→「数量補正(U)」を選択しても構いません。

数量補正の画面が開きます。

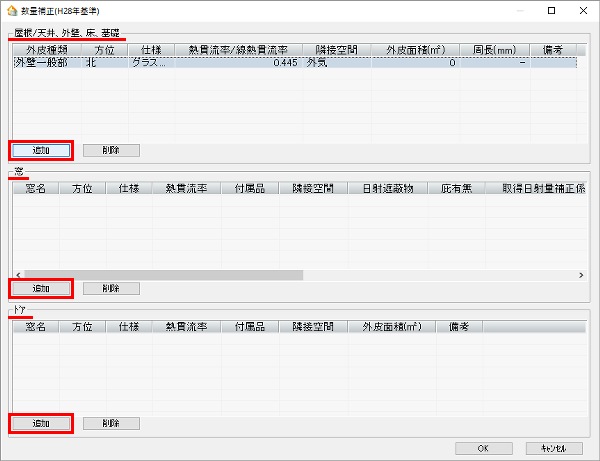

A 追加したい部位の表の下にある[追加]ボタンをクリック


「屋根/天井、外壁、床、基礎」では、1行に初期値が追加されます。
「窓」または「ドア」では、「補正建具」または「補正ドア」の行が追加されます。

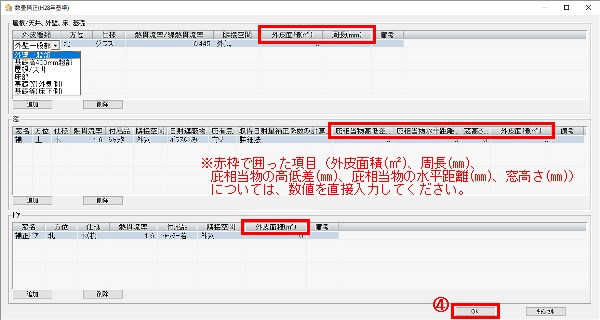

B 追加した行の各項目をクリックし、値を設定


それぞれの入力箇所をクリックし、プルダウンメニューから選択または直接数値を入力してください。
面積等は自動計算されませんので、算出した値を直接入力してください。

 [プルダウンメニューから選択]
  外皮種類、方位、仕様、隣接空間、付属品、日射遮蔽物、庇有無、
  取得日射量補正係数の計算方法
 [数値を直接入力]
  外皮面積(u)、周長(mm)、庇相当物の高低差(mm)、庇相当物の水平距離(mm)、窓高さ(mm)

※「熱貫流率/線熱貫流率」は、選択した仕様のU値またはΨ値が自動で表記されます。
※「窓名」は、任意で変更してください。
※「窓」の「庇相当物の高低差(mm)」、「庇相当物の水平距離(mm)」および「窓高さ(mm)」につい
 ては、「庇有無」を「有り」に設定した場合に入力してください。
 「無し」に設定した場合は入力ができません。
C 追加設定後、[OK]を押す

数量補正の画面が閉じます。
D 「外皮性能計算」または「再計算」をクリック

数量補正で追加した部材が、計算結果に反映されます。
E 図面出力し、図面編集に読み込んで任意に編集

数量補正で追加した部位は、出力した図面の各表には下記のように表示されるため、任意に編集が必要となります。

◆UA値ηAC値計算表
 「外皮平均熱貫流率(UA値)計算表」および「窓(または窓以外)の日射熱取得量(冷房期)」
  ⇒数量補正を行っている箇所には「*」マークが明記されています。
◆ηAH値計算表
 「窓(または窓以外)の日射熱取得量(暖房期)」
  ⇒数量補正を行っている箇所には「*」マークが明記されています。
◆部位別面積表(開口部等)
 「外皮(数量補正)面積表」として別に表示されます。
◆外壁図
 数量補正にて追加した部位は、外壁図には表示されません。
  ⇒任意に編集してください。

【注意】
数量補正で追加した部材は、部材設定一覧およびリアルタイム3Dビューワには表示されません。

部材の面積を減算したい場合は、部材設定一覧で、各部材の面積手動設定を自動計算から手動計算に切り替え、面積または計算式を修正 してください。


【参考】
数量補正の具体的な使用については、下記項目もご覧ください。
基礎の土間下全面に断熱材を施工する場合の設定について
桁上で断熱する場合はどのような設定にすればよいか
段違い屋根(差し掛け屋根)の間に窓がある場合、どのように設定すればよいかA
