FAQ
※本資料の内容は、次の製品およびバージョンに対応しています。
 但し、文章内は、一部の製品を例に記載しています。




質問

外部壁や内壁の一部に穴を開けた表現にするには。


回答

外部壁(ポーチ壁)や内壁の一部に穴を開けた表現にするには、建具の「開口」を利用します。
また建具の柄を指定することで、開口部の枠の有無を選択できます。

[操作手順]
@ プラン図で建具の「開口」を配置。
A 配置した「開口」をダブルクリック。

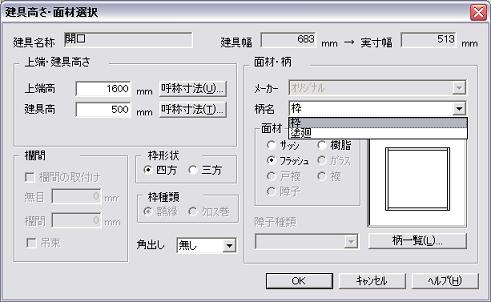

B 開口の高さを指定し、柄を選択。


*面材を「フラッシュ」、柄を「塗廻」にすると、開口枠や額縁のない表現になります。
◇開口を配置した例

 ※左側・・・柄を「枠」とした例、右側・・・柄を「塗廻」とした例
