質問

屋根伏図で竪樋を配置する方法を教えて欲しい。


回答

AD-1Ver.4.0から、屋根伏図に「竪樋」の機能が追加されました。
竪樋を配置する手順の概要は次のようになります。
[概要]
(1)「軒樋」を配置
(2)「竪樋」を配置
(3)軒樋に「落し口」を配置
(4)落し口と竪樋を「呼び樋」で繋ぐ
[詳細手順]
(1)「軒樋」の配置

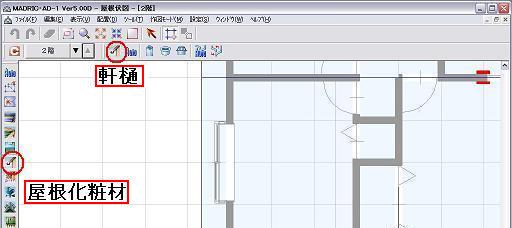

@ (屋根化粧材)をクリックし、(軒樋)をクリック。


A 形状(丸型、角型1~3)を選択し、OKをクリック。


B 軒樋を配置。

(2)「竪樋」の配置

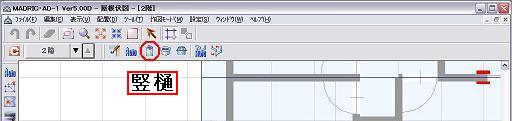

@ (竪樋)をクリック。


A 種類(丸型、角型)とサイズを指定し、OKをクリック。


B 竪樋を配置。

※上下階で配置済みの竪樋の位置にあわせて配置するには、配置モードを「竪樋指示モード」にしてください。
[参考]
竪樋の配置モードについてはこちらをご覧ください。
1階と2階の竪樋が繋がらない

(3)軒樋に「落し口」を配置

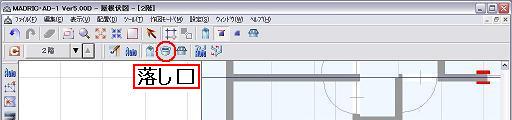

@ (落し口)をクリック。


A 種類(自在ドレン、集水器)を選択し、OKをクリック。


B 軒樋上に落し口を配置。
[参考]
落し口形状の違い

        自在ドレン                   集水器

(4)落し口と竪樋を「呼び樋」で繋ぐ

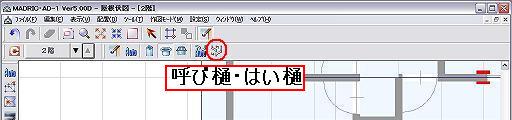

@ (呼び樋・はい樋手動配置)をクリック。


A 配置済みの落し口、竪樋を順にクリック。

ここまでの操作で、次のような竪樋になります。
