質問

接合部検討の結果、「※」と判定されてしまうが、どのような意味か教えて欲しい。


回答

接合部検討の結果「※」と判定されるのは、以下のケースです。
柱頭・柱脚と横架材の接合部検討 告示の表による接合部金物の選択で※と判定される場合
柱頭・柱脚と横架材の接合部検討 N値計算による接合部検討で※と判定される場合
胴差と通し柱の接合部検討 プラン図および筋違の入力状況により※と判定される場合

<柱頭・柱脚と横架材の接合部検討 告示の表による接合部金物の選択で※と判定される場合>
[状況]
1、2階とも出隅柱で、1階の柱に取り付く耐力壁の倍率が「4.0」を超える場合、告示の仕様規定に対応できる金物がないため、「※」と判定されます。
[対処]
取り付く耐力壁の倍率を下げるか、N値計算でチェックします。

<柱頭・柱脚と横架材の接合部検討 N値計算による接合部検討で※と判定される場合>
[状況]
N値計算の結果、当該柱のN値が「5.6」を超え、必要耐力が「30.0kN」を超える場合、対応できる仕口の仕様に関する規定が一般に示されていないため、「※」と判定されます。
[備考]
AD-1 Ver.7.0からは「35kN引き寄せ金物」が追加されたため、N値「6.6」を超える場合に「※」と判定されます。
[対処A]
当該柱および上階の柱に取り付く耐力壁を見直し、N値が6.6(5.6)を超えないように調整する。
[対処B]
N値の計算結果に基づく必要耐力を満たす仕口(金物)を利用する。
※この場合、図面編集で図面出力結果(接合部検討表)を直接編集して、その旨を記載してください。

<胴差と通し柱の接合部検討 プラン図および筋違の入力状況により※と判定される場合>
[条件]
胴差と通し柱の接合部は、その仕様により「T1」「T2」「T3」のいずれかになります。
 T1・・・通し柱の片側に胴差がとりつく場合
 T2・・・通し柱の両側に胴差がとりつく場合
 T3・・・通し柱と胴差の接合部の近くに90×90以上の木製筋違がとりつく場合
[状況]
プラン図および筋違の入力状況により判断できるものは「T1」「T2」「T3」と自動判定しますが、間取りだけでは判断できないケースは「※」となります。
[対処]

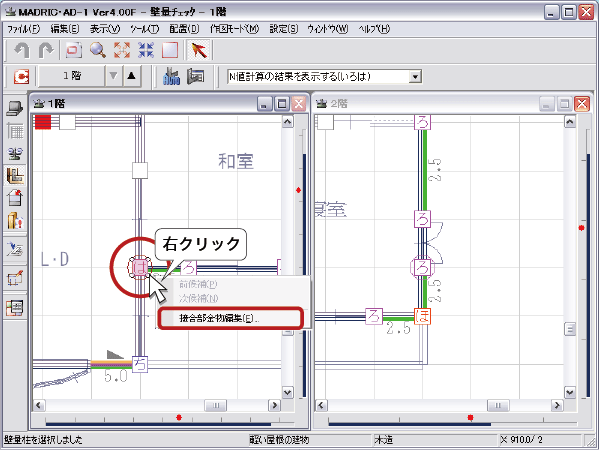

@ 壁量チェック接合部検討画面において、当該箇所の通し柱を要素選択した上で右クリックし、「接合部金物編集」を選択。

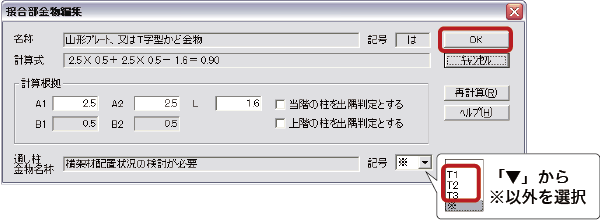

A 接合部金物編集ダイアログが表示されるので、通し柱の記号を「※」から「T1」「T2」「T3」のいずれかに変更し、OKをクリック。
※どの接合部タイプを選択するかは、胴差・横架材の配置状況を踏まえてご判断ください。
