FAQ
※本資料の内容は、次の製品およびバージョンに対応しています。
 但し、文章内は、一部の製品を例に記載しています。




質問

基礎伏図ではベタ基礎を配置しているのに、矩計図を作成すると布基礎になっている。


回答


矩計図は、伏図データと連動して作成する「伏図連動」と、作成条件を設定して作成する「指定部材」の2つの作成方法があります。
矩計図の出力結果が、基礎伏図などで入力した内容と合致しない場合は、矩計図の作成条件をご確認ください。

<設定手順>
@ メインメニューの意匠設計タブにある「矩計図」をクリック。
A

「設定」メニュー→「矩計図作成条件」→「自動生成」を選択。

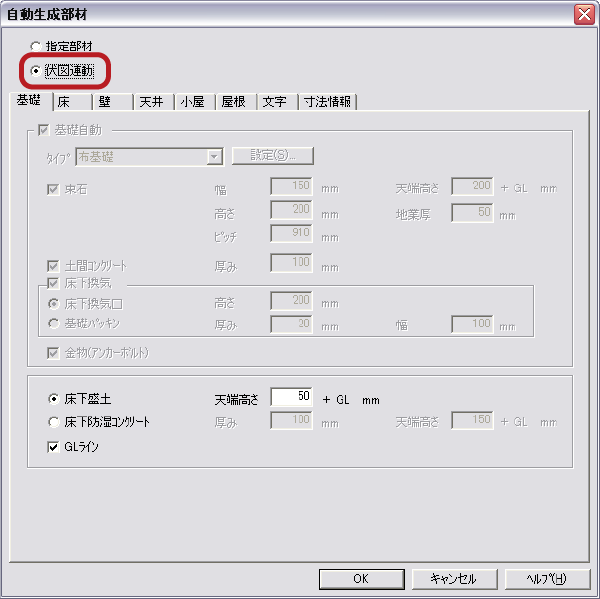

B 自動生成部材が「伏図連動」になっていることを確認し、「OK」をクリック。
※「指定部材」になっている場合は、「伏図連動」に変更し、矩計図を再作成してください。
