FAQ
※本資料の内容は、次の製品およびバージョンに対応しています。
 但し、文章内は、一部の製品を例に記載しています。




質問
平面図図面出力、または平面詳細図の詳細化でエラーになる。


回答

平面図の詳細化処理で強制終了する原因は様々ですが、階段が影響している場合があります。
次の手順で配置済みの階段を確認し、不要な階段があれば削除してください。
<操作手順>

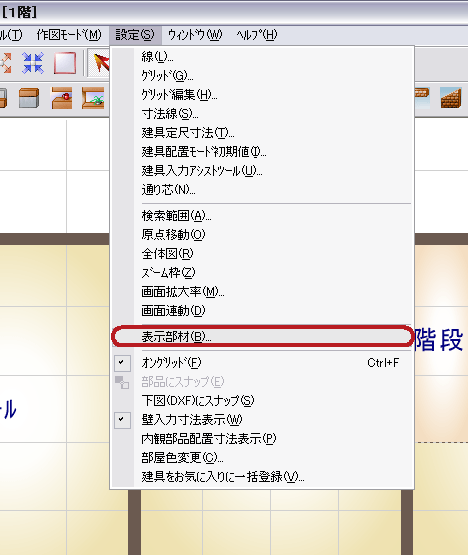

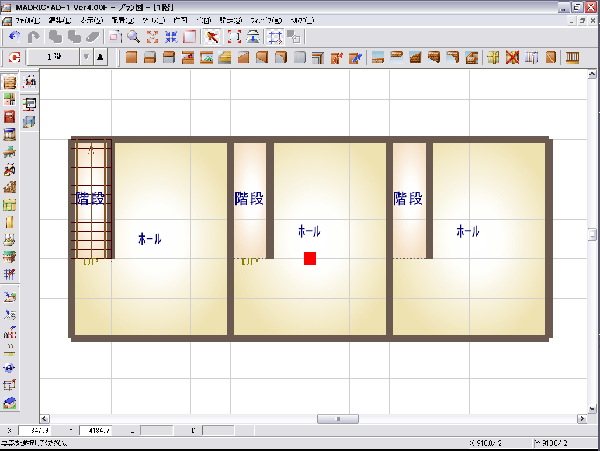

@ プラン図で階段を配置した階層を開き、「設定」メニュー→「表示部材」を開く。
A

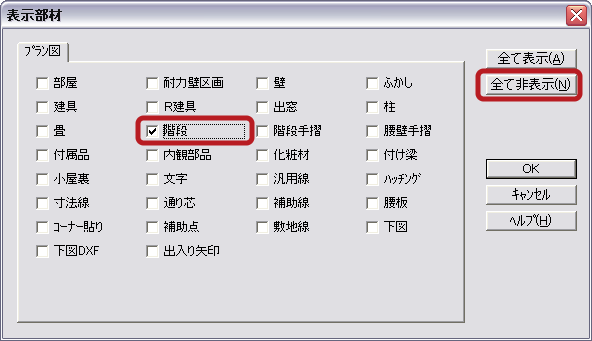

表示部材設定で「全て非表示」をクリックし、一旦すべてのチェックを外した後、階段のみチェックを入れ「OK」をクリック。

B このとき階段データのみ表示されますが、不正な階段データは表示されません。(登り口の「UP」だけが残っている箇所は、不正な階段データの可能性があります。)

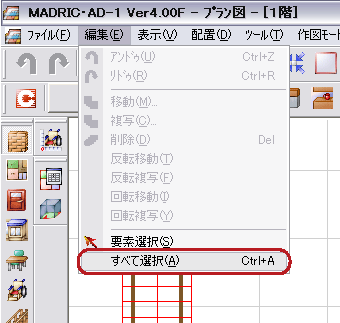

C 「編集」メニュー→「すべて選択」を選択。
D 見えない階段データ(不正な階段データ)も選択されるので、位置を確認。
不要な階段であればそのまま削除し、必要な階段が含まれている場合は、不要な階段(不正な階段データ)だけを選択し削除します。
[不要な階段だけを選択するには]
見えない階段データ(不正な階段データ)はクリックしても選択できません。
上記操作Dの「すべて選択」で位置を確認後、あらためてその周辺をマウスドラッグで囲むことで、特定の階段だけを選択できます。

不要な階段(不正な階段データ)を削除後、表示部材を元に戻し(「全て表示」)、必要に応じて階段を再配置し、再度、図面出力をお試しください。
